抓斗開閉機構的動力學仿真與優化是提升抓取效率、降低能耗的關鍵環節。其核心在于通過多體動力學建模與仿真,分析抓斗開閉過程中的運動規律、受力特性及能量損耗,進而優化結構參數與控制策略。

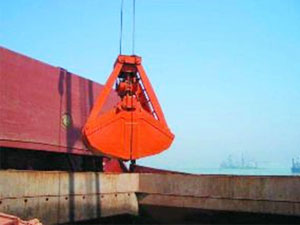

在動力學仿真方面,需建立抓斗開閉機構的多體動力學模型,涵蓋支持繩、閉合繩、上承梁、下承梁及顎板等關鍵部件。以四繩雙顎板抓斗為例,其開閉過程由兩套卷揚機構驅動:支持繩控制抓斗升降,閉合繩控制抓斗開合。當支持繩與閉合繩以不同方向和速度運動時,抓斗的運動為各部件相對運動的矢量和。仿真中需設定合理的邊界條件,如泥沙阻力、摩擦力及慣性力,通過數值計算獲取抓斗開閉軌跡、速度、加速度及鋼絲繩張力等動態參數。例如,在粘壤土地層施工中,抓斗與土體相互作用時,不平衡反作用力會導致斗體偏斜,需通過仿真分析偏斜角度與主液壓缸控制信號的關系,為糾偏系統設計提供依據。
優化方面,需基于仿真結果調整結構參數與控制策略。結構優化可聚焦于減輕自重、提高剛度及改善受力分布。例如,將實心圓鋼撐桿替換為空心結構,采用高強度輕質材料,可降低能耗并提升抓取力。控制策略優化則需結合智能算法,如模糊神經網絡PID控制,實現抓斗開閉過程的精準調控。通過實時監測鋼絲繩張力與抓斗位置,動態調整卷揚機構輸出,可減少沖擊載荷,延長設備壽命。此外,針對不同物料特性,可優化抓斗形狀與切入方式,如采用犁板結構增強泥沙剝離效果,降低挖掘阻力。
